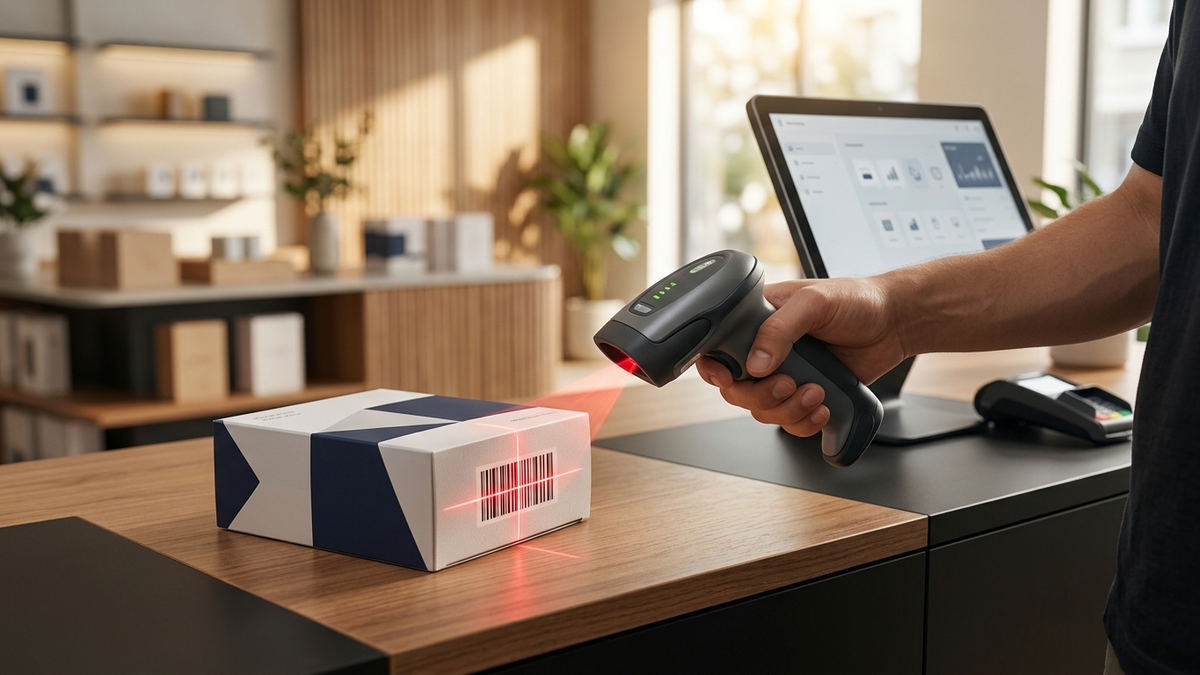

Perakende mağazalarında, süpermarket kasalarında ve lojistik depolarda barkod sistemi hızını belirleyen en kritik fiziksel bileşen, personelin elindeki barkod okuyucu donanımıdır. Yazılımınız ne kadar güçlü olursa olsun, kasadaki okuyucu parlak ambalajlı bir ürünü, bükülmüş bir tekstil etiketini veya müşterinin telefon ekranındaki dijital kuponu okumakta zorlanıyorsa kasa önünde kuyruklar oluşması kaçınılmazdır.
İşletmeler donanım yatırımı yaparken genellikle tüm okuyucuların aynı işi yaptığını düşünerek yalnızca fiyat odaklı tercihte bulunur. Oysa lazer, CCD (Linear Imager) ve 2D CMOS Area Imager teknolojileri arasında okuma açısı, ekran okuma kabiliyeti, hasarlı etiket çözümleme ve kablosuz menzil bakımından ciddi operasyonel farklar vardır. Bu kapsamlı rehberde; 1D ve 2D barkod yapılarını, sensör teknolojilerini, kablolu ve kablosuz bağlantı standartlarını ve sektörünüze en uygun barkod okuyucu seçim kriterlerini tüm teknik detaylarıyla inceliyoruz.
1D (Çizgisel) ve 2D (Karekod) Barkod Nedir? Yapısal Farkları Nelerdir?
Bir barkod okuyucunun nasıl çalıştığını anlamak için öncelikle okuduğu sembolojinin yapısını bilmek gerekir. 1D barkodlar veriyi yalnızca yatay düzlemde, farklı kalınlıktaki dikey siyah çizgiler ve beyaz boşluklar aracılığıyla kodlarken; 2D barkodlar bilgiyi hem yatay hem de dikey eksende küçük kare hücreler (modüller) halinde depolayan yüksek kapasiteli veri matrisleridir.
Perakende raflarında on yıllardır gördüğümüz klasik barkodlar 1D sınıfındadır. Bu barkodların içerisine yalnızca 8 ila 25 karakterlik kısa bir kimlik numarası (örneğin `869...` ile başlayan 13 haneli ürün kodu) yazılabilir. Okuyucu bu numarayı stok takip programı ekranına gönderir; ürünün adı, fiyatı ve KDV oranı bulut veritabanından çağrılır.
2D barkodlar ise tek bir sembolün içerisine binlerce alfanümerik karakteri sığdırabilir. Ürünün GTIN barkod numarasının yanı sıra seri numarasını, parti/lot kodunu, üretim tarihini ve son kullanma tarihini internet sorgusuna gerek duymadan doğrudan kendi grafik yapısında taşıyabilir.
En Yaygın Kullanılan 1D Barkod Standartları
- EAN-13 ve EAN-8: Türkiye ve Avrupa'da market, mağaza, kırtasiye ve tekstil perakendesinde kullanılan standart 13 veya 8 haneli ürün barkodlarıdır. Ayrıca elektronik terazilerin ürettiği `27`, `28` ve `29` bayraklı gramaj barkodları da EAN-13 yapısındadır.
- UPC-A ve UPC-E: Kuzey Amerika menşeli ithal kozmetik, elektronik ve gıda ürünlerinde karşılaşılan 12 haneli çizgisel standarttır.
- Code 128 ve Code 39: Harf ve rakamların birlikte yazılabildiği, iç mağaza barkodlamasında, ürün varyant yönetimi etiketlerinde, kargo kolilerinde ve depo raf adreslemesinde tercih edilen esnek barkod tipleridir.
- ITF-14 (Interleaved 2 of 5): Toptan dağıtım kolileri ve oluklu mukavva kutular üzerine basılan, kalın çerçeveli lojistik koli barkodudur.
En Yaygın Kullanılan 2D (Karekod) Standartları
- QR Kod (Quick Response): E-Fatura, e-Arşiv fatura, e-İrsaliye belgelerinin sağ üst köşesinde, dijital müşteri sadakat kartlarında ve hızlı ürün doğrulama etiketlerinde kullanılan en yaygın iki boyutlu koddur.
- DataMatrix: Çok küçük alanlara yüksek miktarda veri sığdırabilen; medikal ürünlerde, kozmetik ambalajlarında, elektronik devre kartlarında ve otomotiv yedek parçalarında standartlaşmış karekod yapısıdır.
- PDF417: Kimlik kartları, biniş kartları ve resmi sevkiyat manifestolarında kullanılan, üst üste yığılmış çok satırlı iki boyutlu barkod türüdür.
Barkod Okuyucu Sensör Teknolojileri: Lazer, CCD ve CMOS Imager Nasıl Çalışır?
Barkod okuyucular dışarıdan birbirine benzese de tetiğe bastığınız anda çıkan ışığın niteliği ve içerideki optik alıcı çipin çalışma prensibi tamamen farklıdır. Piyasada Lazer, CCD (Linear Imager) ve 2D CMOS Imager olmak üzere üç ana okuma motoru bulunur.
1D Lazer Sensör
İnce kırmızı bir lazer çizgisi ve hareketli ayna mekanizmasıyla kağıt üzerindeki standart 1D barkodları belirli bir mesafeden hızlıca okur.
1D CCD (Linear Imager)
Hareketli parça içermez; LED aydınlatma ile 1D barkodun görüntüsünü çeker. Parlak yüzeylerde ve telefon ekranındaki 1D barkodlarda başarılıdır.
2D CMOS Area Imager
Akıllı kamera sensörüyle 1D ve 2D tüm kodları 360 derece her açıdan, telefon ekranından ve yıpranmış etiketlerden yüksek hızla çözümler.
1. Lazer Barkod Okuyucuların Çalışma Mantığı ve Sınırları
Geleneksel lazer okuyucular (örneğin Performax PR-90 gibi 1D modeller), diyot lazer kaynağından çıkan ışını içerideki titreşimli bir prizma veya ayna yardımıyla sağa sola tarayarak barkodun üzerine ince bir kırmızı çizgi düşürür. Siyah çizgiler ışığı soğururken beyaz boşluklar ışığı geri yansıtır; sensör bu yansıma sürelerini voltaj sinyallerine çevirerek rakamları çözer.
Lazer okuyucular standart mat kağıt veya kuşe etiket üzerindeki 1D barkodları okumada oldukça pratik ve ekonomiktir. Ancak üç temel fiziksel sınırı vardır: Yalnızca 1D çizgisel barkodları okuyabilir (karekod okuyamaz), lazer çizgisinin barkodu yatay olarak boydan boya kesmesi gerekir (kasiyer ürünü çevirerek hizalamak zorundadır) ve cam/LCD ekranlardan lazer ışını dağıldığı için cep telefonu ekranından barkod okuyamaz.
2. CCD (Linear Imager) Okuyucuların Avantajları
CCD okuyucular içeride hareketli ayna bulundurmaz; bunun yerine yüzlerce minik fotosensörden oluşan tek sıra bir dizi (array) kullanır. Barkodu güçlü bir LED ışıkla aydınlatıp tek satırlık dijital fotoğrafını çeker. Hareketli mekanik parçası olmadığı için darbelere karşı lazer modellere kıyasla daha dayanıklıdır ve bilgisayar veya telefon ekranındaki 1D çizgisel barkodları okuyabilir; ancak 2D karekodları okuyamaz.
3. 2D CMOS Imager (Karekod) Okuyucuların Üstünlükleri
Modern perakende ve depo otomasyonunun yeni standardı olan 2D Area Imager okuyucular (örneğin Performax PR-520), yüksek hızlı bir dijital kamera gibi çalışır. Tetiğe basıldığında saniyede onlarca kare görüntü yakalar ve dahili mikroişlemcisiyle barkodu analiz eder:
- 360 Derece Yönsüz (Omnidirectional) Okuma: Kasiyerin ürünü veya elindeki okuyucuyu barkod çizgilerine paralel tutmasına gerek yoktur. Ürün baş aşağı, çapraz veya dik dursa bile ilk tetikte okuma gerçekleşir.
- Cam ve Telefon Ekranından Okuma: Müşterinin akıllı telefon ekranındaki indirim kuponunu, hediye çekini veya mobil faturasındaki QR kodu parlama yapmadan okur.
- Hasarlı ve Vakumlu Etiket Çözümleme: Şarküteri reyonunda vakumlu poşet yüzünden büzüşmüş, kargo sürecinde çizilmiş veya barkod yazıcı kafasındaki toz nedeniyle bir kısmı silik çıkmış etiketleri gelişmiş görüntü işleme algoritmasıyla kurtarır.
Karşılaştırma Tablosu: 1D Lazer, 1D CCD ve 2D CMOS Imager Barkod Okuyucular
İşletmenizin kasa ve depo noktaları için donanım seçerken üç teknolojinin teknik kabiliyetlerini aşağıdaki karar tablosu üzerinden doğrudan karşılaştırabilirsiniz:
| Teknik Kriter | 1D Lazer Okuyucu | 1D CCD (Linear Imager) | 2D CMOS Area Imager |
|---|---|---|---|
| 1D Çizgisel Barkod Okuma | Evet (EAN-13, Code 128 vb.) | Evet (EAN-13, Code 128 vb.) | Evet (Tüm 1D Barkodlar) |
| 2D Karekod & QR Okuma | Hayır (Okuyamaz) | Hayır (Okuyamaz) | Evet (QR, DataMatrix, PDF417) |
| Okuma Açısı ve Hizalama | Yatay hizalama şarttır | Yatay hizalama şarttır | 360° Her Açıdan (Yönsüz) |
| Telefon / LCD Ekran Okuma | Okuyamaz (Işık yansır) | Yalnızca 1D barkodları okur | Ekranlardan 1D ve 2D Okur |
| Hasarlı / Silik Etiket Performansı | Düşük - Orta | Orta - İyi | Yüksek (Görüntü Onarma) |
| İç Mekanizma Dayanıklılığı | Hareketli ayna içerir | Sabit sensör (Dayanıklı) | Sabit kamera sensörü (Yüksek dayanım) |
| Önerilen Kullanım Alanı | Standart kuru gıda, kırtasiye, basit etiket okuma | Butik, kargo bankosu, standart mağaza kasası | Yoğun market, kozmetik, depo, e-Fatura/QR süreçleri |
Bağlantı Mimarisi: Kablolu, 2.4 GHz RF Kablosuz ve Bluetooth Barkod Okuyucular
Sensör tipine karar verdikten sonraki ikinci kritik adım, okuyucunun kasa bilgisayarı, tablet, el terminali veya POS cihazıyla nasıl haberleşeceğidir. Sahadaki fiziksel yerleşiminize göre doğru bağlantı türünü seçmek kablo karmaşasını ve pil bitmesi kaynaklı duraksamaları önler.
1. USB Kablolu Barkod Okuyucular
Doğrudan bilgisayarın veya dokunmatik POS terminalinin USB portuna takılarak enerjisini kablo üzerinden alan modellerdir. Şarj etme, batarya ömrü takip etme veya kablosuz dongle kaybetme riski yoktur. Kasiyerin sabit bir noktada durduğu ve ürünlerin tezgah üzerine konulduğu market, büfe, fırın, kırtasiye ve butik kasalarında ana okuyucu olarak tercih edilir.
2. 2.4 GHz RF (Radyo Frekanslı USB Dongle) Kablosuz Okuyucular
Cihazın kutusundan çıkan mini USB alıcı (dongle) veya şarj istasyonu bilgisayara takılır; okuyucu bu alıcıyla 2.4 GHz radyo frekansı üzerinden haberleşir. Açık alanda 30 ila 100 metreye varan çekim mesafesi sunar. Nalbur ve hırdavat mağazalarında kasaya taşınamayacak kadar ağır boya kovalarını, çimento torbalarını veya boruları yerinde okutmak için idealdir.
3. Bluetooth + 2.4G Hibrit Kablosuz Okuyucular
Hem bilgisayarlara USB dongle ile bağlanabilen hem de dahili Bluetooth modülü sayesinde iOS/Android akıllı telefonlar ve tabletlerle doğrudan eşleşebilen çok yönlü cihazlardır. Depo veya mağaza reyonunda personelin cebindeki telefonda açık olan Posingo Mobil uygulamasıyla eşleştirildiğinde, telefon kamerasını açmaya gerek kalmadan seri şekilde raf sayımı ve mal kabul yapılmasını sağlar.
Form Faktörüne Göre Seçim: El Tipi, Standlı (Sunum Tipi) ve Masaüstü Okuyucular
Her perakende noktasının kasa ergonomisi farklıdır. Kasiyerin günde kaç adet ürün okuttuğu ve ürünlerin fiziksel boyutları cihazın gövde tasarımını belirler:
- Tetikli El Tipi (Handheld) Okuyucular: Ergonomik kabzası sayesinde elde tutularak tetiğe basıldığında okuma yapan en yaygın formdur. Geniş ve ağır ürünlerin sepette veya kolide okutulmasını kolaylaştırır.
- Otomatik Sensörlü (Standlı / Eller Serbest) Okuyucular: Cihaz kendi standına yerleştirildiğinde "Otomatik Algılama (Auto-Sense)" moduna geçer. Kasiyer okuyucuyu eline almadan ürünü merceğin önünden geçirir; hareket sensörü ürünü algılayıp anında okur. İki elin de ürünleri poşetlemek veya katlamak için serbest kalmasını sağlar.
- Masaüstü Çok Yönlü (Omnidirectional) Kasa Okuyucuları: Geniş okuma penceresine sahip, banko üzerine sabitlenen yüksek hızlı okuyuculardır. Kasiyer ürünleri peş peşe pencerenin önünden kaydırarak geçirir; özellikle yoğun süpermarket ve şarküteri kasalarında işlem süresini belirgin şekilde kısaltır.
Sektörel Kullanım Senaryoları: Hangi İşletme Hangi Barkod Okuyucuyu Seçmeli?
İşletmenizin faaliyet gösterdiği sektöre göre barkod etiketlerinin boyutu, basıldığı yüzey ve günlük okutma trafiği değişir. Doğru eşleştirmeyi yapmak için aşağıdaki sektörel rehberi baz alabilirsiniz:
| Sektör / İşletme Türü | Karşılaşılan Barkod Zorluğu | Önerilen Okuyucu Özelliği |
|---|---|---|
| Market, Manav ve Şarküteri | Nemli, buğulu, vakumlu ambalajlar ve terazi gramaj barkodları | Standlı 2D Imager veya Masaüstü Okuyucu: Eller serbest hızlı geçiş ve kırışık poşet okuma. |
| Giyim, Butik ve Ayakkabı | Küçük kuşe sallama etiketler, ayakkabı kutusu yan barkodları, değişim fişleri | Kablosuz 1D/2D Okuyucu: Reyonda fiyat/beden görme ve kasada hızlı satış. |
| Kozmetik ve Parfümeri | Parlak selofanlı kutular, silindirik şişeler ve çok küçük DataMatrix kodlar | Yüksek Çözünürlüklü 2D CMOS Imager: Parlak yüzey ve mikro karekod okuma. |
| Nalbur, Hırdavat ve Yapı Market | Tozlu ortam, ağır çuvallar, dış saha ürünleri ve küçük vida çekmeceleri | IP54 Koruma Sınıfı Kablosuz (2.4G/BT) Okuyucu: Geniş menzil ve düşme dayanımı. |
| Toptan Depo ve Lojistik | Yüksek raflar, koli üstü ITF-14/Code 128 barkodlar, e-İrsaliye QR kodları | Endüstriyel Kablosuz 2D Imager + El Terminali: Uzak mesafe ve seri okuma. |
Gerçek Operasyon Senaryosu: Kozmetik ve Market Mağazasında 1D'den 2D Okuyucuya Geçiş
Aşağıdaki örnek saha senaryosu; hem paketli gıda hem de kişisel bakım ürünleri satan bir perakende mağazasının eski tip lazer okuyuculardan 2D kablosuz CMOS Imager donanımlara geçiş sürecini göstermektedir:
Mağaza kasasındaki eski 1D lazer okuyucu; silindirik ruj ve kalem ambalajlarındaki dar barkodları, parlak jelatinli parfüm kutularını ve vakumlu peynir paketlerini ilk seferde okuyamıyordu. Kasiyer barkod numarasını elle girmek zorunda kalıyor ve akşam yoğunluğunda sıra oluşuyordu.
Kasa noktasına ve mal kabul masasına USB + Bluetooth destekli Performax PR-520 2D Karekod Barkod Okuyucu konumlandırıldı. Cihazlar USB HID tak-çalıştır mimarisiyle ek sürücü gerektirmeden doğrudan Posingo bulut satış ekranına bağlandı.
Okuyucu stand üzerine otomatik algılama modunda yerleştirildi. Kasiyer ürünleri hangi açıyla tutarsa tutsun kamera sensörü parlak ve kavisli yüzeylerdeki barkodları anında yakaladı; elle barkod yazma ihtiyacı ortadan kalktı.
Mağaza kapanışından önce kablosuz okuyucu Bluetooth üzerinden personelin cep telefonundaki Posingo Mobil uygulamasıyla eşleştirildi. Reyonlar arasında kablosuz dolaşılarak yüzlerce ürünün stok sayımı kısa sürede tamamlandı ve bulut veritabanına kaydedildi.
Toptancıdan gelen sevkiyat kolilerindeki 2D karekodlar ve müşterilerin telefon ekranından gösterdiği dijital iade/değişim fişleri aynı okuyucuyla saniyeler içinde okutularak mağaza barkod sistemi süreçleri hızlandırıldı.
Barkod Okuyucu Kurulumu ve Sık Karşılaşılan Okuma Sorunlarının Çözümü
Yeni bir barkod okuyucu aldığınızda veya mevcut cihazınızda okuma teklemesi yaşadığınızda sorunun kaynağını hızlıca bulmak için aşağıdaki teknik kontrol adımlarını uygulayabilirsiniz:
- Türkçe Q Klavye Karakter Eşleşmesi: Barkod okuyucular fabrikadan genellikle Amerikan (US) klavye dil dizilimiyle çıkar. Eğer Code 128 barkodlarınızın içinde tire (`-`), nokta (`.`) veya harf varsa ve ekranda farklı semboller çıkıyorsa, cihazın kullanım kılavuzundaki "Turkish Q Keyboard" ayar barkodunu bir kez okutarak karakter dizilimini düzeltebilirsiniz.
- Otomatik Enter (Carriage Return - CR/LF) Ayarı: Barkodu okuttuğunuzda ürün barkodlu satış programı sepetine otomatik düşmüyor ve klavyeden Enter tuşuna basmanız gerekiyorsa; kullanım kılavuzundaki "Add CR Suffix" (Enter Ekle) barkodunu okutarak cihazın her okuma sonunda otomatik Enter göndermesini sağlayabilirsiniz.
- Etiket Baskı Kalitesi ve Kontrast Kontrolü: Okuyucu hazır ürün barkodlarını saniyesinde okuyor fakat mağazada kendi bastığınız etiketleri okumakta zorlanıyorsa sorun okuyucuda değil, barkod yazıcı kafa temizliğinde veya yanlış barkod etiketi ve ribon eşleşmesindedir.
- Optik Pencere Temizliği: Özellikle manav, kasap ve nalbur ortamlarında okuyucunun ön camında biriken ince toz ve yağ tabakası ışığın kırılmasına yol açar. Mercek camını mikrofiber bezle düzenli temizlemek okuma mesafesini ilk günkü seviyesinde tutar.
Posingo Bulut Mimarisi ile Donanım Bağımsız Barkod Yönetimi
Posingo, Naron Bilişim Teknolojileri A.Ş. mühendisliğiyle geliştirilen ve donanım bağımsız çalışan %100 bulut tabanlı mağaza ve depo barkod sistemi platformudur. USB kablolu, 2.4 GHz kablosuz veya Bluetooth bağlantılı tüm 1D ve 2D barkod okuyucularla ek bir entegrasyon ücreti veya karmaşık kurulum gerektirmeden doğrudan çalışır.
Kasada veya depoda okutulan her barkod, Huawei Cloud Türkiye (Gebze) veri merkezlerinde barındırılan merkezi veritabanında anlık olarak işlenir. Ürününüz barkodsuz geldiyse sistem içerisinden tek tıkla standart iç barkod oluşturabilir, etiket yazıcınızdan basabilir ve tüm şubelerinizde aynı hızla okutmaya başlayabilirsiniz. İşletmenize en uygun barkod okuyucu donanımlarını ve bulut yazılım paketlerimizi incelemek için uzman ekibimizle iletişime geçerek ücretsiz canlı demo talep edebilirsiniz.
